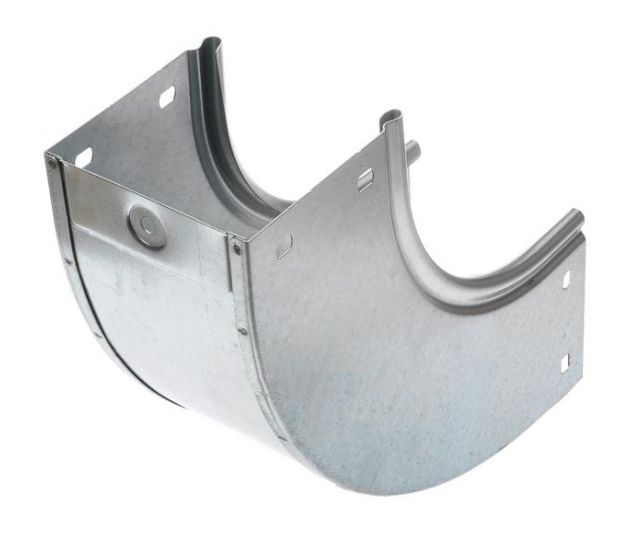

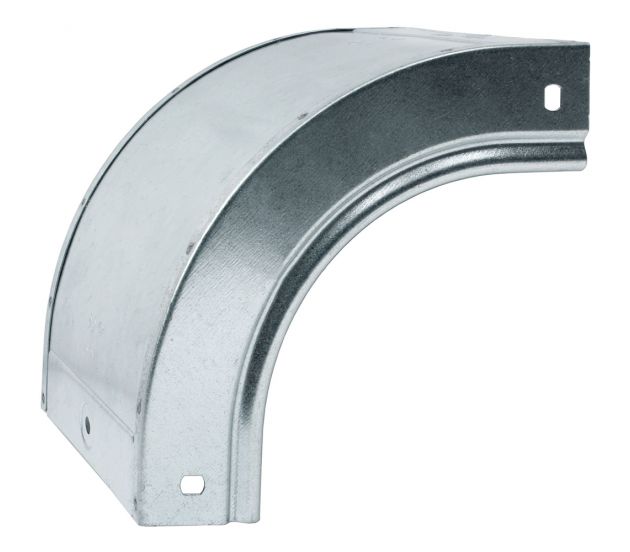

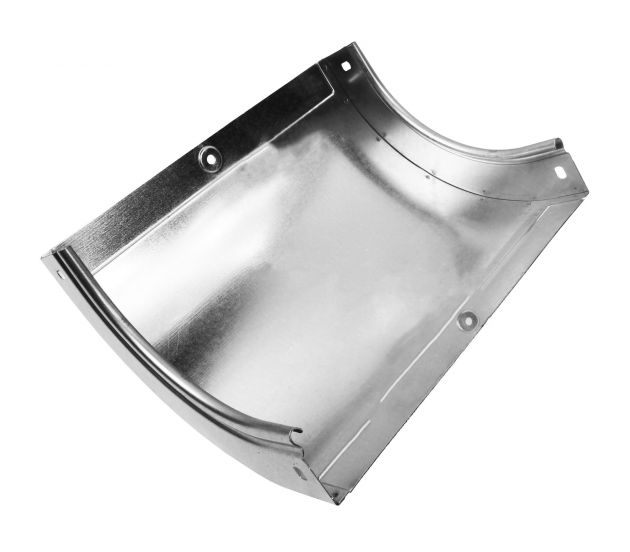

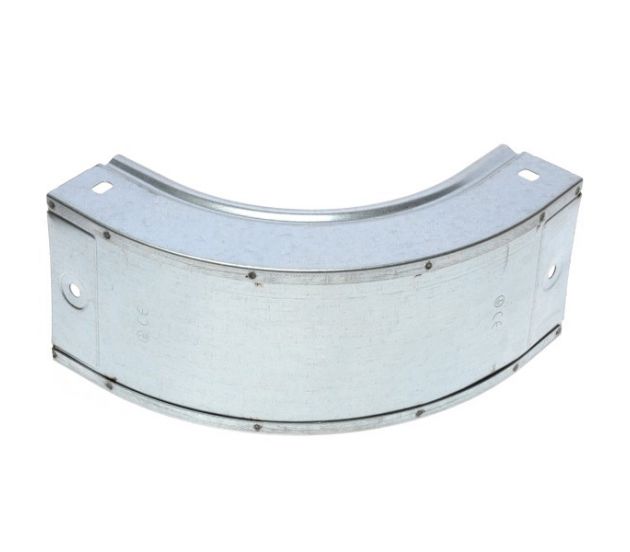

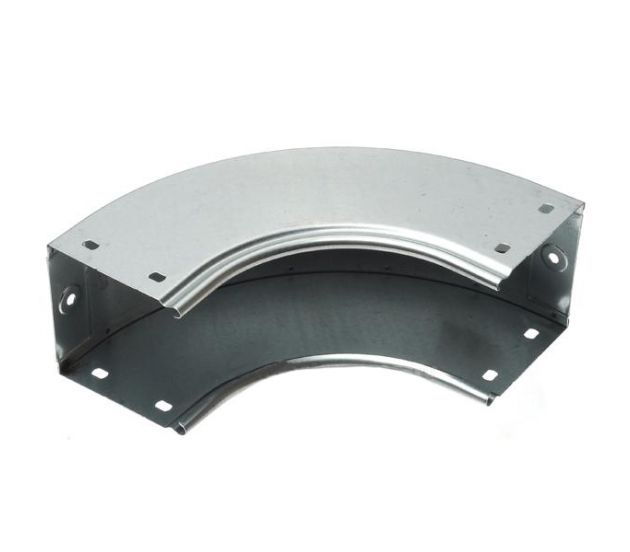

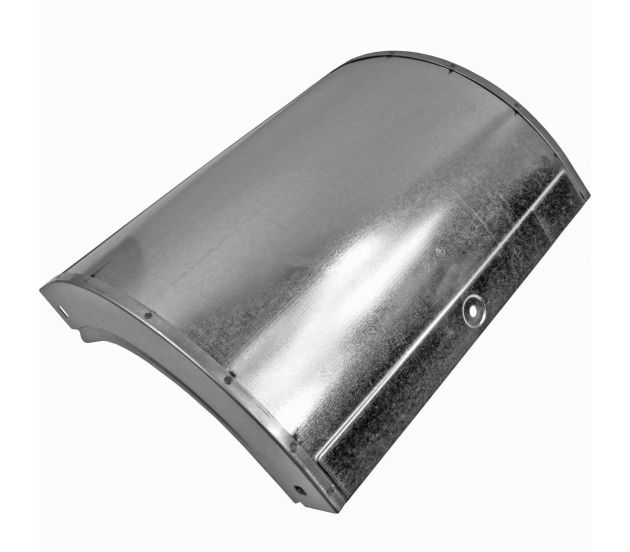

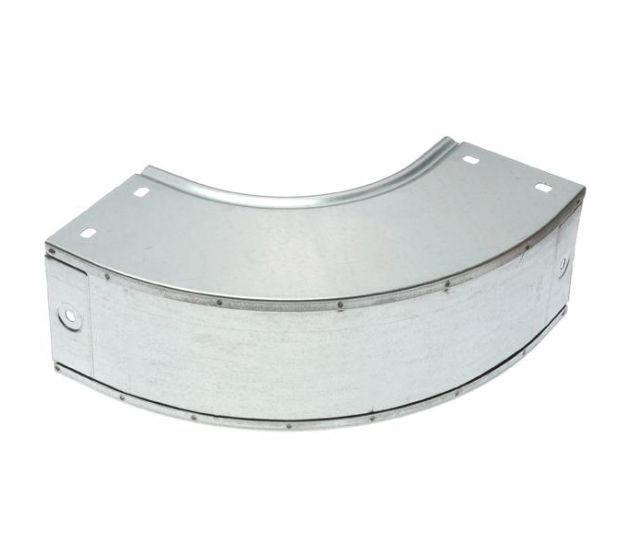

Угол УВН 90 внутренний (вертикальный)

Артикул: УВН

Производитель: ООО «МКСэнергосистем», Беларусь

ТУ: ТУ BY 190095029.020-2017

Ширина B, мм: 50 ; 80 ; 100 ; 150 ; 200 ; 300 ; 400 ; 500 ;

Толщина металла, мм: 0,8

Высота H, мм: 50 ; 80 ; 100 ;

Метки: МЛ-УВН

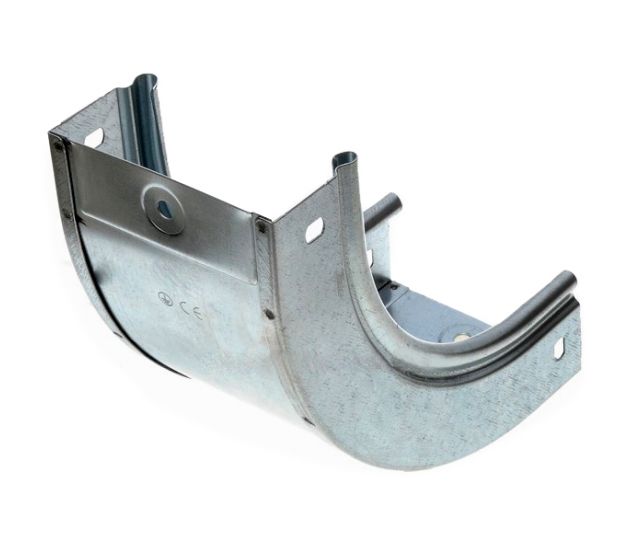

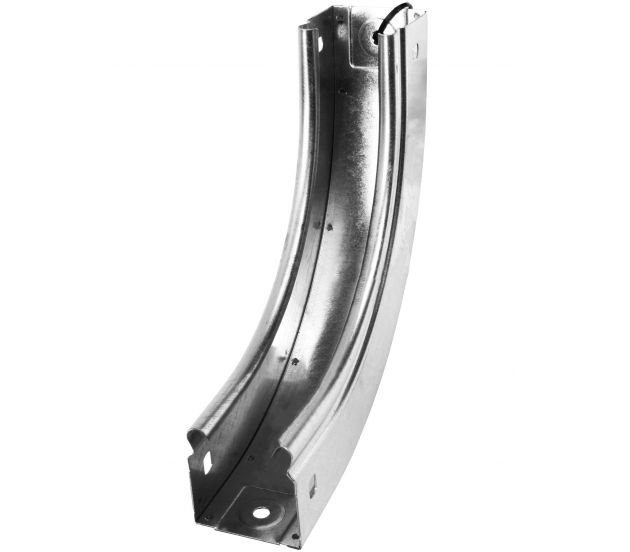

Вертикальный угол УВН 90 (внутренний)

Назначение вертикального угла для лотка

Предназначен для организации поворота трассы вверх на 90 градусов.

Все аксессуары для металлических кабельных лотков ООО «Кабельмаркет» выпускаются по ТУ BY 190095029.020-2017 и сертифицированы в соответствии с действующими государственными стандартами и нормативно-технической документацией.

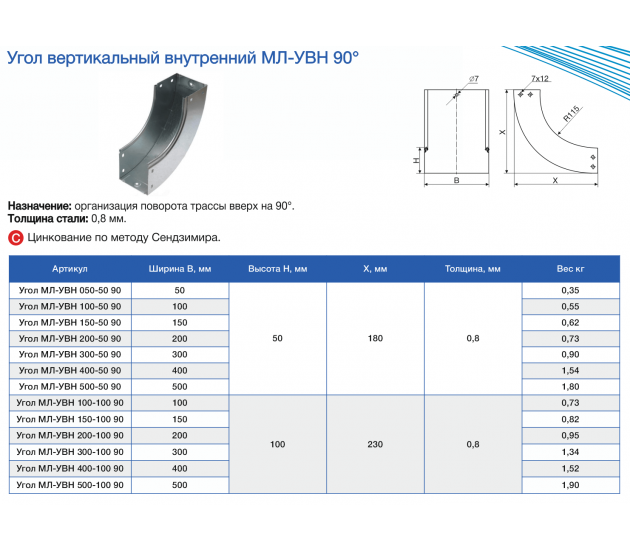

Главные характеристики УВН 90

Артикул	Высота H, мм	Ширина B, мм	X, мм	Толщина металла, мм	Вес, кг/м
УВН 050-50 90	50	50	180	0,8	0,35
УВН 100-50 90		100			0,55
УВН 150-50 90		150			0,62
УВН 200-50 90		200			0,73
УВН 300-50 90		300			0,90
УВН 400-50 90		400			1,54
УВН 500-50 90		500			1,80
УВН 050-80 90	80	80	210		0,62
УВН 100-80 90		100			0,66
УВН 150-80 90		150			0,78
УВН 200-80 90		200			0,93
УВН 300-80 90		300			1,20
УВН 400-80 90		400			1,43
УВН 500-80 90		500			1,85
УВН 100-100 90	100	100	230		0,73
УВН 150-100 90		150			0,82
УВН 200-100 90		200			0,95
УВН 300-100 90		300			1,34
УВН 400-100 90		400			1,52
УВН 500-100 90		500			1,90
Крышка на угол вертикальный внутренний УВН 90
Крышка угла УВН 050	15	50	180	0,6	0,10
Крышка угла УВН 080		80			0,23
Крышка угла УВН 100		100			0,25
Крышка угла УВН 150		150			0,32
Крышка угла УВН 200		200			0,44
Крышка угла УВН 300		300			0,64
Крышка угла УВН 400		400			0,70
Крышка угла УВН 500		500			0,80

Основные
Высота, H	50 мм 80 мм 100 мм 15 мм (крышка)
Ширина лотка, B	50 мм 80 мм 100 мм 150 мм 200 мм 300 мм 400 мм 500 мм
Технические
ТУ	ТУ BY 190095029.020-2017
Толщина металла	Аксессуара: 0,8 мм Крышки аксессуара: 0,6 мм
Оцинковка	метод Сендзимира (по умолчанию) Под заказ: — метод горячего цинкования погружением; — полимерное покрытие; — нержавеющая сталь.
Коррозионная стойкость	По умолчанию методом Сендзимира: C1 - C2 (для отапливаемых и неотапливаемых помещений) Под заказ: C3-C5
Крепление	Для соединения аксессуара и лотков: высотой 50 мм: болт М6х12 — 6 шт. гайка шестигранная М6 — 6 шт. высотой 80 и 100 мм: болт М6х12 — 10 шт. гайка шестигранная М6 — 10 шт. Для крышек (любая высота лотка): винт с крестообразным шлицем М5х10 — 2 шт.
Другие
В данной категории также	Угол горизонтальный МЛ-ПВР 90 Угол вертикальный МЛ-УВШ (внешний) 90
