Щитки под автоматические выключатели IP41

Данная серия щитков самая популярная и по назначению разделяется на щитки для открытой и скрытой проводки в жилых, офисных и производственных помещения.

Щитки под автоматические выключатели IP41 подразделяются на щитки с вертикальными и горизонтальными дверцами. НОВИНКА — шкафы пластиковые с металлическими дверцами на 24 и 36 модулей.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

ТУ	3464-011-18669258-2004
ГОСТ	32126.1-2013
Материал	ударопрочный ПС, АБС-пластик
Цвет	белый, коричневый, бук, дуб, сосна
Исполнение	прозрачная или непрозрачная крышка
Степень защиты	IP 41
Температура монтажа	для скрытой проводки от -5С до + 60С для открытой проводки от -25С до 60С
Диапазон рабочих температур	от -30С до + 60С

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Серия с вертикальной дверцей. Состоит из щитков на 2, 4 и 6 модулей (арт.68302,68304 и 68306):
- имеет пластиковую дин-рейку . Крышка на двух саморезах и двумя отверстиями для пломбировки. Не имеют шину «земля-ноль»в своей комплектации;
- прозрачная дверца позволяет следить за состоянием работы УЗО без открывания щитка. Плоское основание обеспечивает удобство монтажа;
- отверстия для пломбирования защищают от несанкционированного проникновения внутрь корпуса;
- на внутренней стороне боковых стенок крышки и основания намечены отверстия для ввода трубы D16 мм.

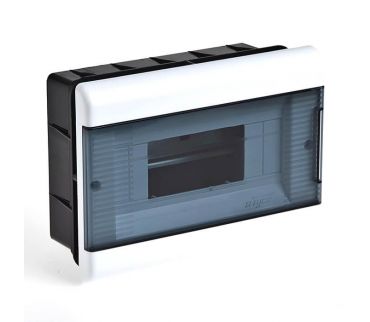

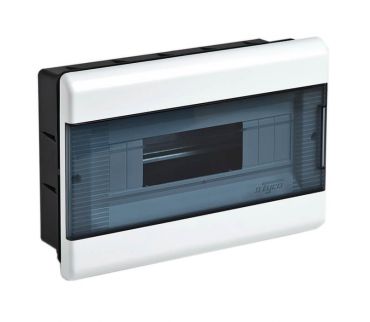

Серия с горизонтальной дверцей. Состоит из щитков для открытой проводки (на 6,9,12,18,24 и 36 модулей) и щитков для скрытой проводки (на 4,6,9,12,24 и 36 модулей):
- щитки на 6 и более автоматов с горизонтальными дверцами укомплектованы металлическими дин-рейками, заземляющими латунными шинами «земля-ноль», пластиковыми опорами под нулевую шину, крепежом;
- плоское основание обеспечивает удобство монтажа. Прозрачная (арт.68ХХХ) или глухая (арт. 68ХХХБ) дверца. Возможность установки дверцы с двух сторон: справа и слева;
- на внутренней стороне имеются насечки для ввода кабель - каналов. Увеличенное расстояние от задней стенки до дин – рейки;
- щитки арт. 68026,68029,68012 и 68018 упакованы в индивидуальную упаковку для удобства транспортировки и продаж в розничной торговле.
Щитки на 24 и 36 модулей
- возможность установки в данные щитки любого нестандартного счётчика или прибора учета, например, счётчик МЕРКУРИЙ 200. Для этого на внутренней поверхности лицевой части щитка нанесена перфорация с шагом 6 мм, которая даёт возможность вырезать окно любых размеров и форм;
- дверцы щитка являются перенавешиваемыми и покрыты защитной плёнкой во избежание повреждений при транспортировке и монтаже;
- на боковых стенках лицевой части щитка изнутри нанесена перфорация для подведения кабель-канала любого типоразмера;
- в комплекте имеются 2 боковые сменные панели с рисками 25,32 и 40 мм диаметра для возможности подведения гофрированных и гладких труб;
- щитки сделаны из высококачественного АБС-пластика;
- комплектация: латунная шина «земля-ноль», пластиковая опора под нулевую шину, 2 сменные боковые панели, крепёж, самоклеющаяся этикетка, инструкция;
- на основании щитка предусмотрены специальные места под установку нулевых шин стандартных и нестандартных типоразмеров. Также, для ещё более удобного монтажа предусмотрены специальные стойки для крепления дополнительного пластикового держателя нулевых шин;
- щитки упакованы в индивидуальную упаковку из трёхслойного картона, что минимизирует риски при транспортировке от повреждений;
- по желанию заказчика щитки могут быть выполнены в любом цветовом исполнении.
