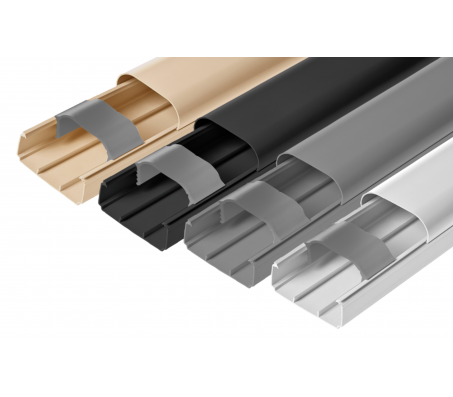

Кабель-канал РКК-74х55 АРКТИКА

НАЗНАЧЕНИЕ

РКК 74х55 предназначен для прокладки в нем скрытым и (или) открытым способами по сгораемым и несгораемым поверхностям как внутри помещений, так и на открытом воздухе электрических, телефонных, компьютерных и телевизионных сетей, работающих при электрическом напряжении постоянного или переменного тока величиной не более 1000 В.

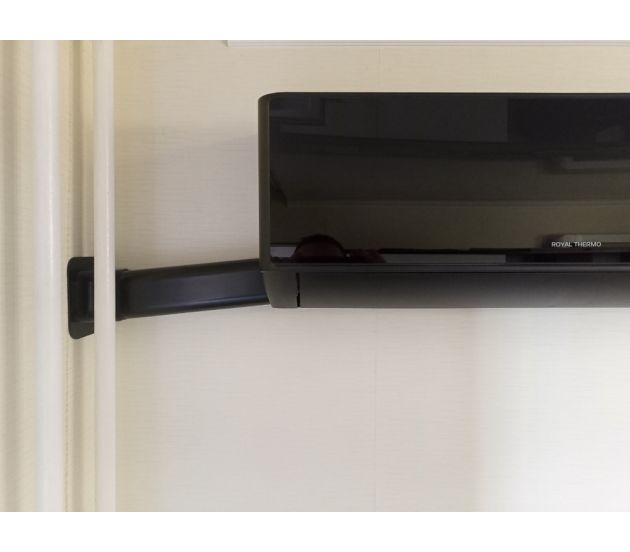

РКК 74х55 Арктика предназначен для прокладки коммуникаций кондиционеров-фреоновых трубок и дренажных шлангов.

Помимо прочего кабель-канал предназначен для установки в него розеток разного целевого назначения с помощью суппорта и рамок.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

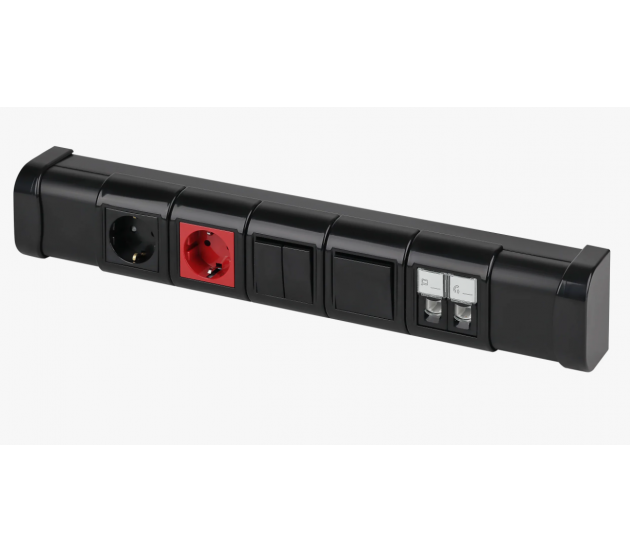

1. Возможность использования КК «АРКТИКА» как парапетного и установки в него электрических розеток разного целевого назначения (стандарт 45х45) с помощью суппорта.
2. Все аксессуары изготовлены из АБС-пластика.
3. Ударопрочность 6 Дж.
4. На основании кабель-канала имеется перфорация, что значительно упрощает монтаж к стене.
5. Кабель-канал покрыт защитной плёнкой во избежание повреждений и замасливания при установке.

ОСОБЕННОСТИ МОНТАЖА

Короб с основанием монтируется обычным способом — к стене крепится основание, на которое впоследствии защёлкивается полукруглая крышка. Округлая крышка является отличительной особенностью этих кабельных каналов. Основной отличительной особенностью кабельных коробов для коммуникаций кондиционеров является продуманная система крепежа фреоновых и дренажных трубок. Во время монтажа прокладываемые в коробе трубки прижимаются к его основанию специальными пластиковыми фиксирующими скобами (арт. ФСК-74х55), которые значительно облегчают монтаж системы, исключают давление трубок на крышку короба и повышают общую жёсткость кабельного канала.

ПОРЯДОК МОНТАЖА:

1. Кабельный канал крепится к стене саморезами, которые необходимо расположить ближе к краям короба для соблюдения геометрии основания и верхней крышки.
2. Прокладываются фреоновые и дренажные шланги, а при необходимости и кабель.
3. Трубки закрепляются в основании короба при помощи фиксирующих скоб ФСК.
4. Крышка короба устанавливается защелкиванием на основании.
5. При использовании КК «АРКТИКА» как парапетного необходимо установить суппорт СПР-74х55, вставить розетку и подвести к ней провода.
