Щиток для автоматов: назначение
Электротехнический шкаф защищает электрооборудование от внешних воздействий, от пыли, влаги, ветра.
В щитке легко и компактно размещаются элементы проводки, счётчик и предохранители.
Важно и то, что щиток выполняет эстетическую функцию — он выполняется в виде аккуратного ящика с открывающейся крышкой, или стеклянной дверцей, «утопленной» в стену. Оборудование не портит вид помещения и недоступно для детей.
Чтобы сэкономить на услугах электрика, можно собрать и установить щиток электрический под счётчик и автоматы своими руками. Как это сделать, будет подробно рассказано в следующей статье.
Электрический ящик для автоматов: выбор
Есть много характеристик, по которым выбирают подходящий электротехнический шкаф или коробку для электрических автоматов. Для дома и квартиры — это чаще всего небольшой компактный бокс для электросчетчика, размер которого зависит от того, какие элементы планируется в него помещать.
По способу монтажа щиток может быть:
- • Навесной или настенный.
- • Напольный (чаще применяются для крупных объектов).
- • Встроенный (скрытый).
- • Внешний (накладной, открытый).
Внешний ящик проще крепить, его навешивают на саморезы. Чаще такой шкаф используется при открытой проводке. Но можно подвести и скрытую, с задней стороны щитка.
Преимущество встроенных моделей в том, что они смотрятся эстетично, не выпирают, скрывают содержимое. Трудность в том, что придётся подготовить нишу в стене и проштробить каналы для прокладки кабеля. По количеству автоматов, которые можно в нём разместить (от 2 штук до 12, 36, 54 и больше модулей). В компании ООО «МЭР» можно приобрести щиток на 24 или 36 модулей.
Большинство счётчиков сегодня подключают через несколько автоматов.
- Во-первых, удобство. Так как, если отдельно запитать свет, можно будет работать с ним, не обесточивая розетки).
- Во-вторых, безопасность. Большинство сегодняшней энергоёмкой техники требует отдельного автомата по правилам эксплуатации.
- В-третьих, экономия. Так, например, на маломощное оборудование можно выводить проводку меньшего сечения (которая стоит гораздо дешевле), а не использовать толстый кабель по всему дому.
Защитный ящик для счетчика
Привычные металлические ящики для электросчетчика чаще всего громоздкие и уступают лёгким полиэстеровым, у которых высокая пожарная защита и зачастую делаются с прозрачной дверцей.
Класс защиты IP показывает степень изоляции приборов от влаги и пыли. Чем больше цифра после литер IP,- тем выше класс защиты. Например:
- ♦ IP20 подойдёт для установки в квартире: крупные частицы пыли проникать не будут, а вот влагозащиты нет.
- ♦ IP21 – 31 можно ставить в неотапливаемом закрытом помещении, под навесом.
- ♦ P41 уже можно размещать на улице, но с дополнительной защитой, козырьком.
- ♦ IP54 и IP66 — самые защищённые электротехнические шкафы. Их можно устанавливать на открытом воздухе, не боясь дождя и ветра
Для уличных шкафов, которые будут установлены в подъездах, удобно, если есть окошко для снятия показаний. В такой щиток не придётся каждый раз открывать дверцу.
Конструкция щитка и элементы щитка
Боксы под автоматические выключатели и счетчики контроля электроэнергии имеют достаточно простую конструкцию в виде ящика. В нее входят:
- ○ Корпус.
- ○ DIN-рейка, на которую сажаются автоматические выключатели и счетчик.
- ○ Отверстия в задней панели или сбоку для электрических проводов.
- ○ Монтажные отверстия.
- ○ Сверху прозрачная крышка-дверца.
Внимание! Конструкция щитка может быть различной, все будет зависеть от того, какие дополнительные приборы требует установка электрическая сеть дома. К примеру, монтаж реле напряжения или установка УЗО. Отсюда и разные размеры бокса. В пластиковых корпусах по боковым частям есть «намётки» для отверстий, которые можно просверлить в тех местах, которые будут наиболее удобны владельцу. Либо это могут быть выламывающиеся лючки.
Как правильно выбрать щиток для автоматов
Начать выбор надо с типа, который определяется двумя моделями:
Встраиваемые щитки обычно используются для системы с закрытой проводкой. Он занимает мало места, не мешает и выглядит аккуратно. Если установка проведена на стену, то из нее будет торчать только крышка. Единственное неудобство – это необходимость перед установкой сделать нишу, куда будет вставляться коробка. Крепить такие электрические боксы можно на гипс, цементный раствор, или на саморезы.
Накладные модели устанавливаются на любую поверхность и закрепляются только саморезами. Чаще всего их используют в открытой электрической разводке проводов. Хотя это универсальный распределительный ящик, к которому можно подвести скрытую проводку с задней панели.
Что касается материала, из которого изготавливаются электрические боксы под автоматы и счетчик, то наш партёр — российский производитель Рувинил —предлагает два вида:

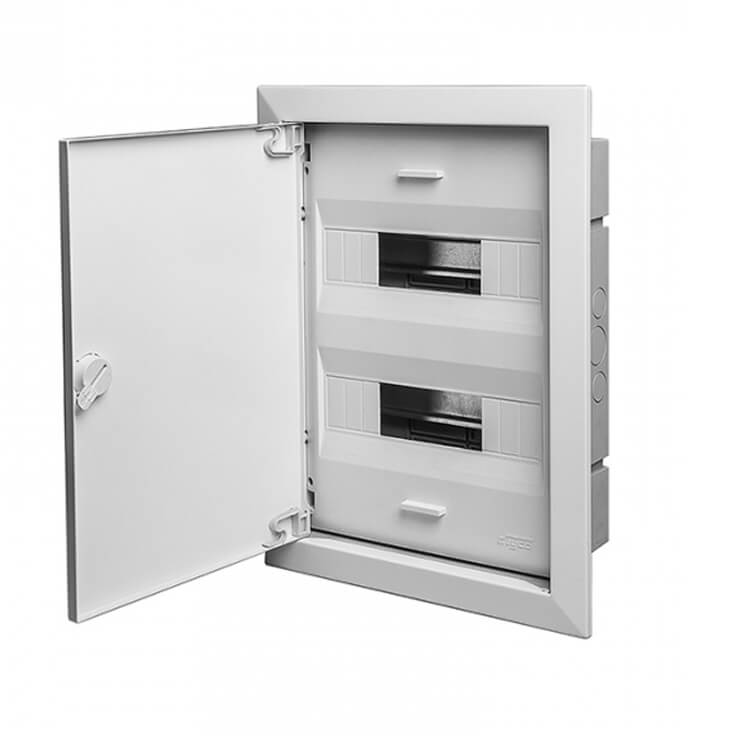

- ◘ из металла;
- ◘ из пластика.
Рассуждать о том, какой лучше, нельзя. Пластиковые щитки тоже достаточно прочные и выдерживают большие механические нагрузки, потому что изготавливаются из термопластика.
Оба варианта обладают прекрасными внешними данными, к тому же выбор на современном рынке по дизайну настолько огромен, что каждый потребитель может найти то, что ему нужно.
